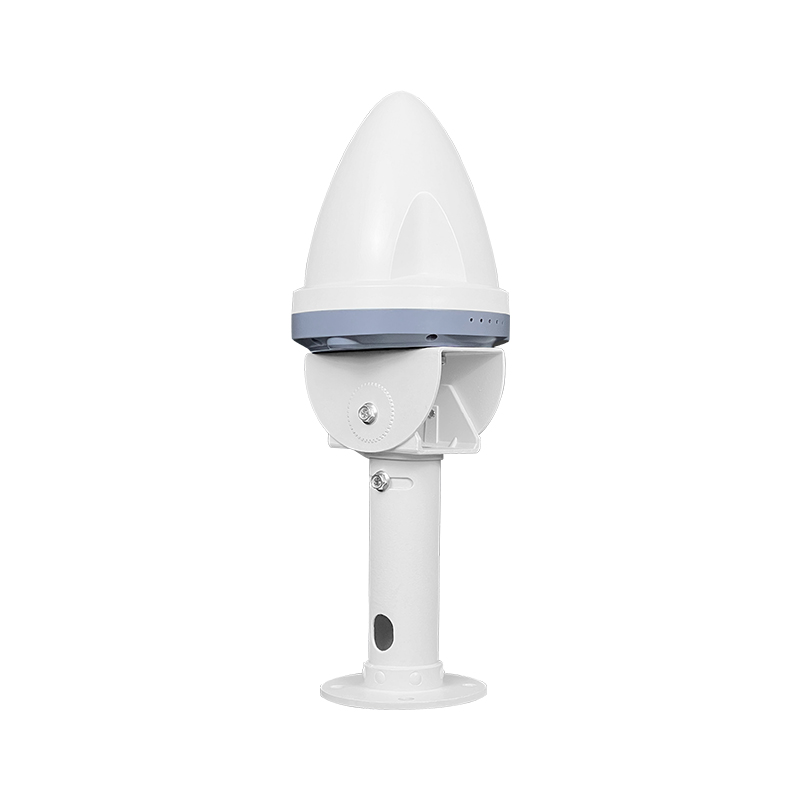

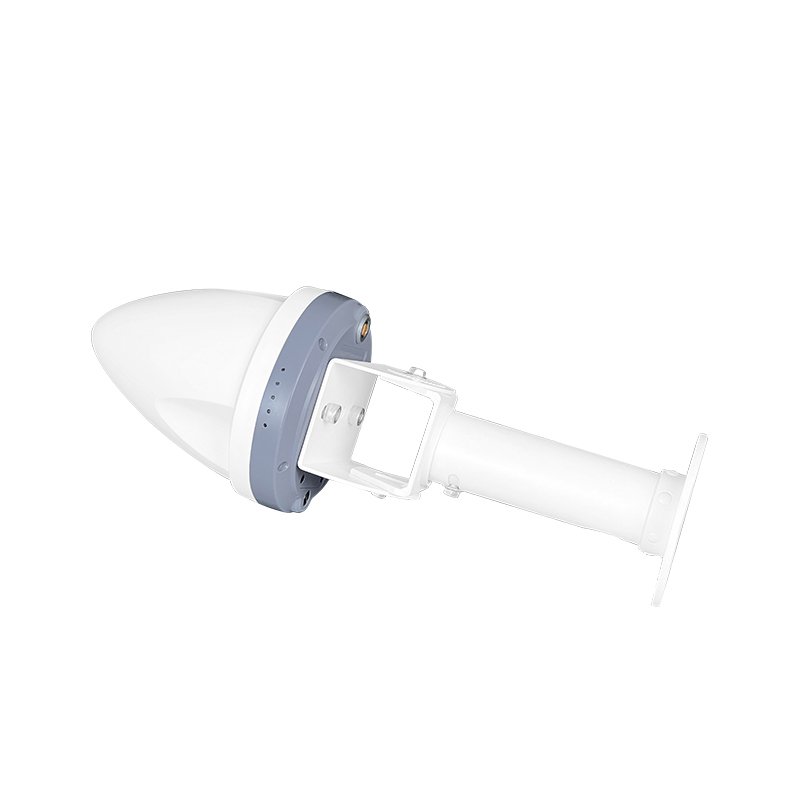

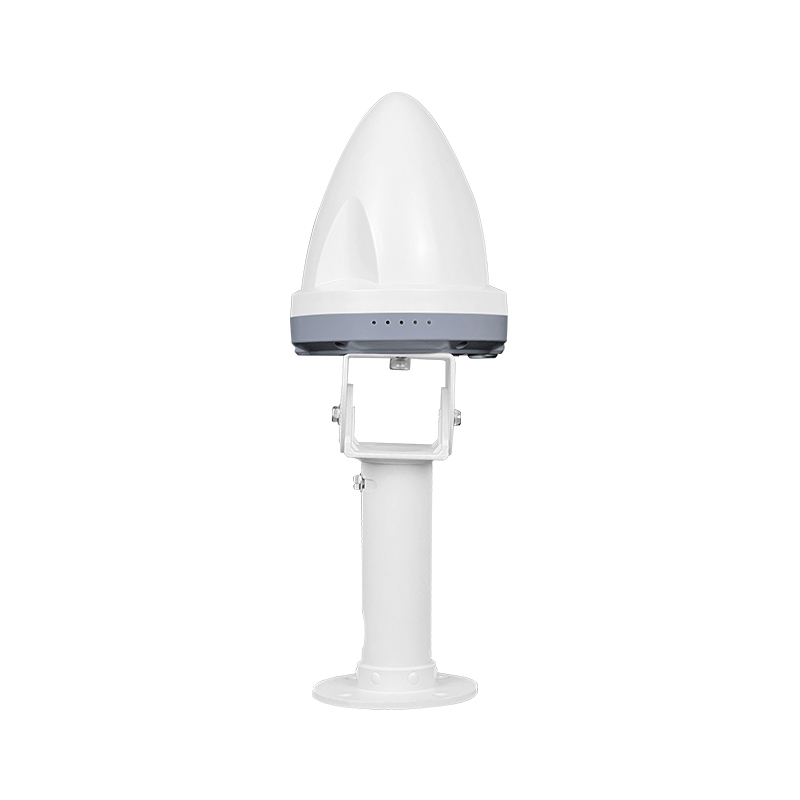

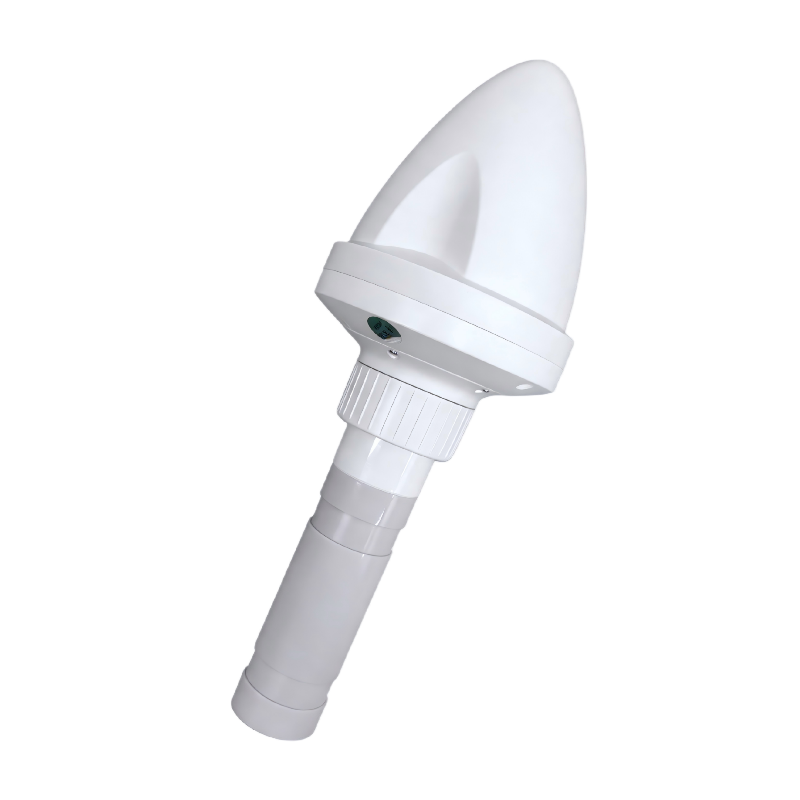

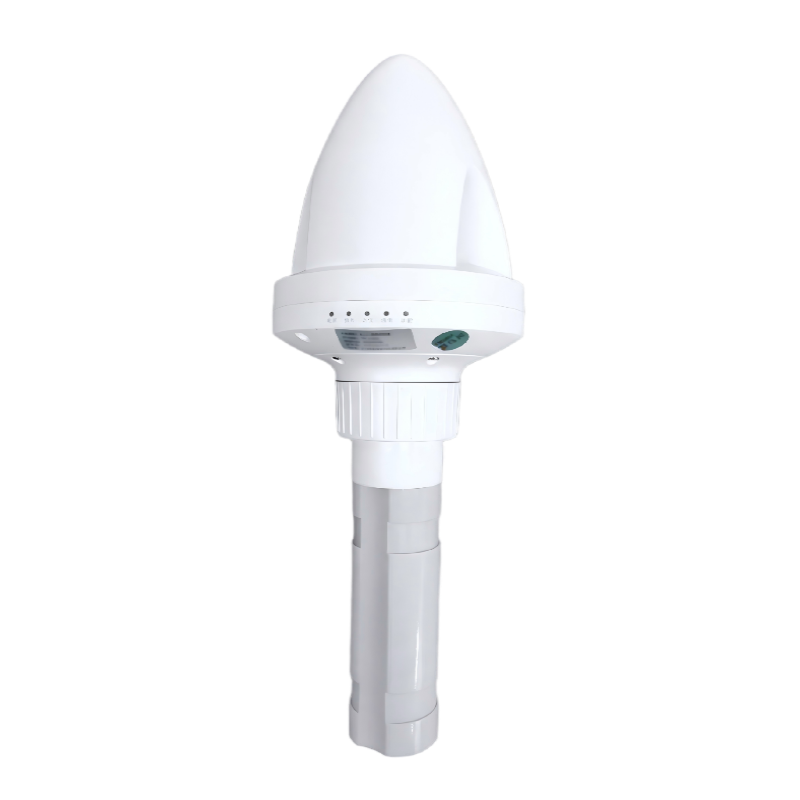

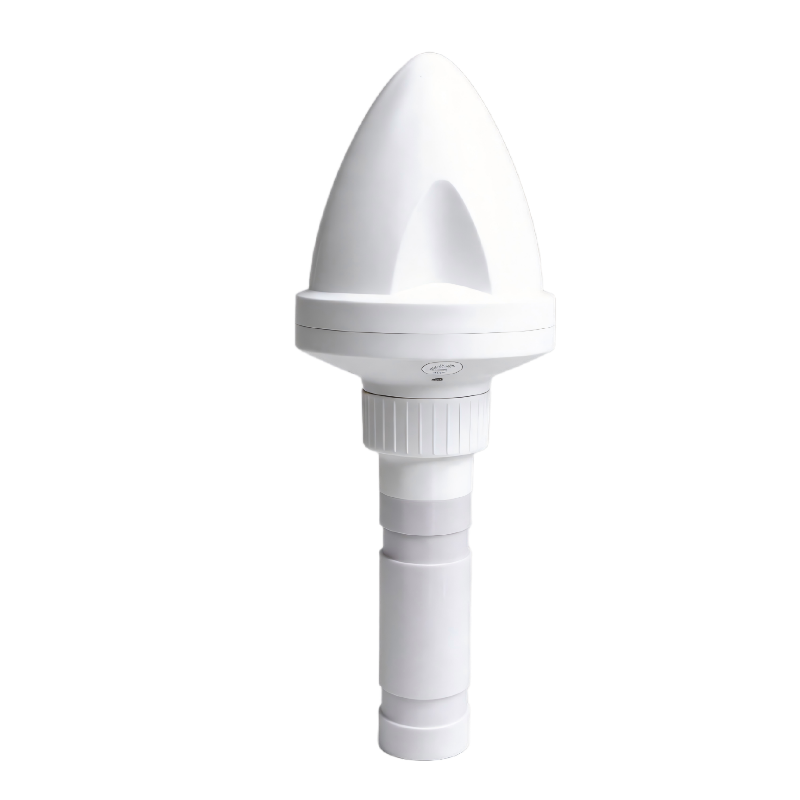

北斗三号数传终端PD19

类型 北斗短报文
品牌 磐钴智能
18988921983
产品详情

产品概述

PD19数传型北斗三代短报文、北斗/GPS定位通信终端(以下简称“北斗通信终端”)是我司自主开发,专门为数据传输而研制的机型,采用天线主机一体化设计,集成了RDSS天线、射频收发电路、功放电路、基带电路等,集成度高、功耗低,配有专用的固定结构,安装使用极为方便。

为适应海上、沙漠、野外等恶劣环境,北斗通信终端的设计充分考虑了防水、防盐雾、防腐蚀等要求。目前已经在气象、水利数据采集及传输,渔业船位监控、公安、特种车辆、救援系统中得到广泛应用。


产品特性

l 全天候的北斗双向报文通信,以及北斗/GPS双模定位功能

l 高集成化,收发天线和RDSS模块集成一体

l 发射功率输出5W

l 直径115mm*高度160mm

l 防护等级:IP67

l 数据接口:RS232(默认),可升级RS485/RS422

l 协议版本:北斗三代通用一体机扩展协议V1.0

l 可拓展蓝牙与4G功能

l 颜色:白色(默认)


产品应用

l 渔船船位监控和救援终端

l 气象、水利、地质、石油等数据传输终端

l 北斗三代数据传输终端

l 船载终端

l 北斗基站

l 北斗采集端



性能指标

指标

参数

RDSS接收

射频输入频率

S2491.75±8.16MHz

接收灵敏度

-130dBm8Kbps

-127.5dBm16Kbps

-123.8dBm24Kbps

接收误码率

1×10-5

接收通道数

4

首次捕获时间

2

失锁重捕时间

1

通道测量误差

5ns

双向零值

1ms±5ns

RDSS发射

射频输出频率

Lf11614.26±4.08MHz

Lf21618.34±4.08MHz

发射功率

37.0dBm±0.5dBVCCPA=5.2V

发射EIRP

4dBW

发射时间同步精度

5ns

发射信号频率稳定度

5×10-7

调制相位误差

3°

载波抑制

30dBc

协议版本

北斗用户机数据接口协议2.1

RNSS

接收频率

BDS B1GPS L1S2C_dS2C_p,可拓展B2a

接收频点

B1I1561.098±2.046MHz

协议版本

NMEA0183,兼容北斗

蓝牙

(选配)

固件版本

4.0以上

发射功率

可调

4G

(选配)

通信频段

LTE FDD Band 1,3,5,8

LTE TDD Band 34,39,40,41


直流特性

参数

符号

最小

标准

**

单位

条件

供电电压

VCC

9

12

32

V

测试线缆输入端

单接收电流

IRX

100

106

110

mA

12V供电5米测试线缆

发射开电流

ITX

1.1

1.2

1.3

A

12V供电5米测试线缆

*该测试条件均在常温25°C环境下;

*功放为突发工作模块,无数据发射时,为单接收电流,只有数据发射时才有大电流通过,电源必须满足大于20W的供电能力。


温度特性

参数

最小

标准

**

单位

工作温度

-25

25

70

°C

存储温度

-40

25

85

°C


指示灯说明

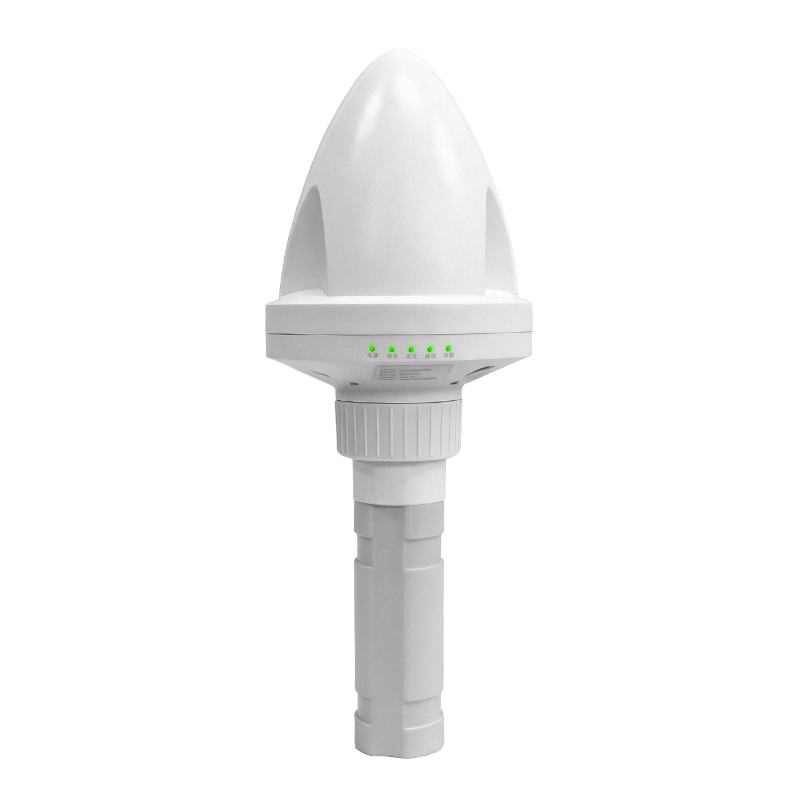

终端带有侧面出灯5个,定义参考下表

功能

颜色

定义

电源

绿色

设备上电亮起

定位

三色

红色代表信号弱,蓝色代表信号一般,绿色代表已定位

信号

三色

红色代表信号弱,蓝色代表信号一般,绿色代表信号强

通信

绿色

亮起1秒代表北斗发送短报文,可拓展为4G状态灯

功能

绿色

预留,可拓展为蓝牙连接灯


与北斗终端的连接接口

北斗终端航空公头的电气接口说明如下表所示:

A、RS232配置

序号

名称

说明

1

VCC

电源接口,输入电压范围9V~24V

2

GND

电源接口,电源地

3

RS232_TXD

标准串口发送接口,默认波特率为115200

4

RS232_RXD

标准串口接收接口,默认波特率为115200

5

RS232_GND

信号RS232

NC


B、RS485配置

序号

名称

说明

1

VCC

电源接口,输入电压范围9V~24V

2

GND

电源接口,电源地

3

RS485_T+

RS485发送接口,默认波特率为9600

4

RS485_T-

RS485接收接口,默认波特率为9600

5

RS485_GND

信号RS485

NC


注:终端对外接口只能选其一,需要RS422请咨询本司。


北斗三号短报文通信卡等级表


具体北斗三号短报文通信资费请咨询销售



更多详情请在下方资料下载产品规格书或者联系客服咨询!


Data download
资料下载
普适型一体化GNSS高精度接收机PG07规格书.pdf
463.7KB
北斗三号短报文指挥型用户机(北斗指挥机)PD23规格书.pdf
309.8KB
北斗短报文野外相机规格书.pdf
710KB
北斗三号数传终端终端PD19规格书.pdf
734.5KB
北斗GNSS高精度接收机PG05技术规格书.pdf
505.2KB
【PD06北斗数传终端】北斗RDSS数传型通信终端规格书.pdf
526.0KB
【PD08北斗指挥机】北斗指挥型用户机(200-1000用户)规格书.pdf
545.4KB
气象站安装说明指南.pdf
1.7MB
【PD13北斗盒子四代】北斗RDSS应急终端-带落水报警功能规格书.pdf
290.5KB
【PD15北斗船载报位终端】北斗RDSS+GPRS太阳能船载报位监控终端规格书.pdf
269.9KB
【PD05北斗车载终端】北斗RDSS+GPRS车载终端规格书.pdf
328.3KB
【PD03北斗盒子二代】北斗RDSS应急终端规格书.pdf
385.5KB
【PD16北斗船载通信终端】北斗RDSS船载wifi共享通信终端规格书.pdf
498.7KB
【PD11北斗盒子三代】北斗RDSS应急终端-带落水报警功能规格书.pdf
709.8KB
【PD14北斗手持机】北斗RDSS安卓智能三模手持终端规格书.pdf
334.7KB
【PD10北斗多卡机】北斗RDSS多卡通信终端(16卡)规格书.pdf
843.7KB
