北斗三号野外摄像机(北斗哨兵)PS01

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
类型 北斗监测站
品牌 磐钴位智
18988978129
产品详情

一、产品概述

北斗哨兵采用太阳能电池供电、短报文回传,可在野外无信号区域长时间作业。摄像头拍到变化画面后,通过北斗三号短报文回传到后端,摄像头可以分辨人形、动物等,也可以定时拍照回传。按用户使用需求制定回传策略,内置渐进式图片压缩算法,可有效压缩相片传输到后台后还原。解决无信号,弱信号地区的生态监测和信息回传问题。


二、产品意义

·野外生态监测,解决无信号,弱信号地区的生态监测和信息回传问题;

·节约流量,提高效率,全国领先的图片压缩算法,节约卫星流量,高效回传;

·性价比高,简单易用,只需要供电,设置好策略,设备即可稳定工作;

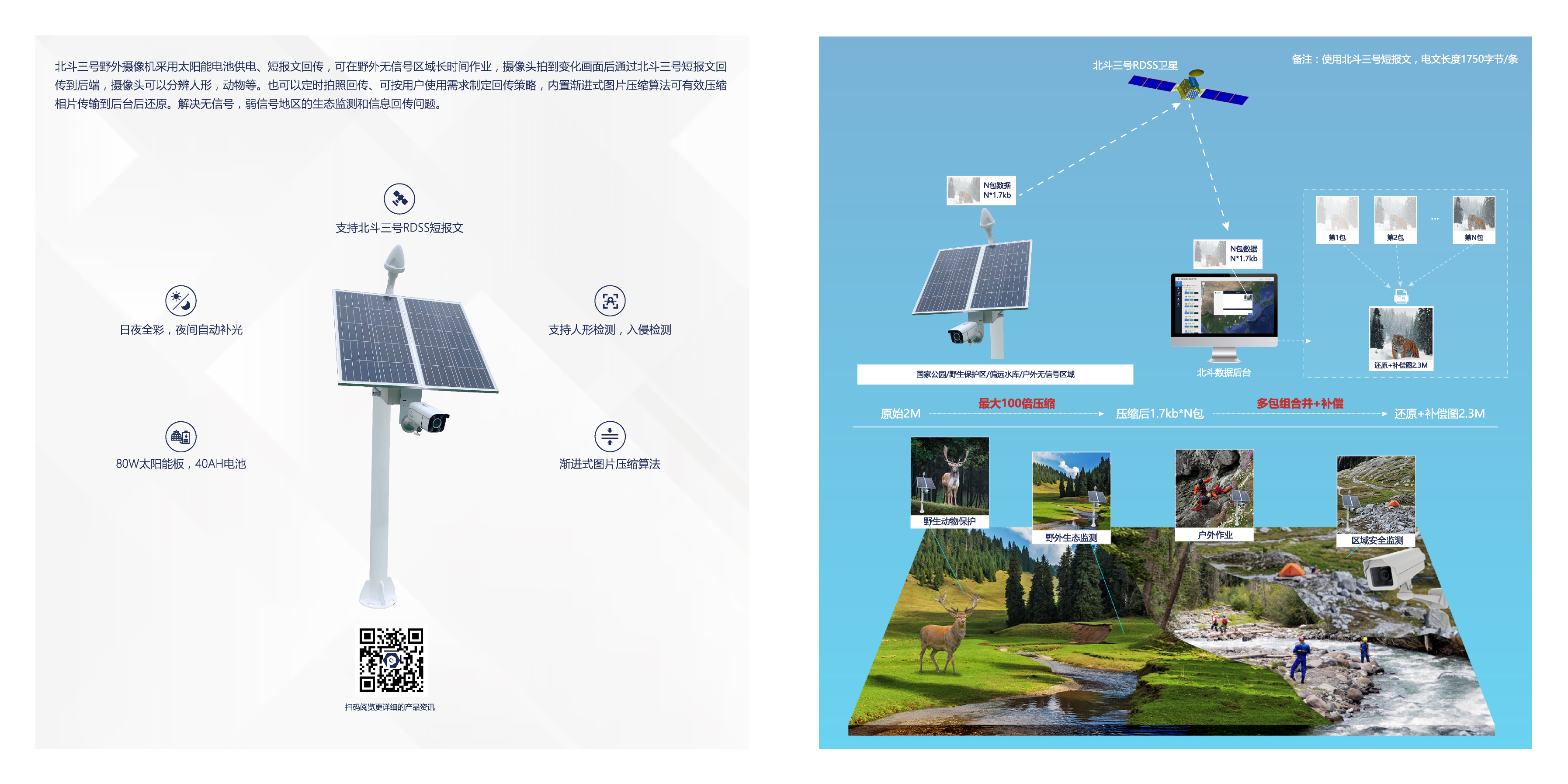

三、工作示意图



四、产品功能


1、报到

北斗哨兵每1小时向后台报到1次,上报设备自检信息等并待机10秒,等待后台指令下发



2、工作时间设置


斗哨兵工作时间1小时上报一次,休息时间不需报到全程休眠直工作时间


3、缩略图汇总

拍摄图片累计20张后,合成缩略图一起上报到后台,每张缩略图都含编号


4、远程点播

通过远程下发指令到哨兵,北斗哨兵将对应序号的图片上传到后台


5、丢包自动补传

后台收图片到最后一个序号后,如发现遗漏会自动让北斗哨兵补传遗漏的数据包


6、远程设置

可通过远程指令修改北斗哨兵工作模式、上传清晰度,压缩比例等参数

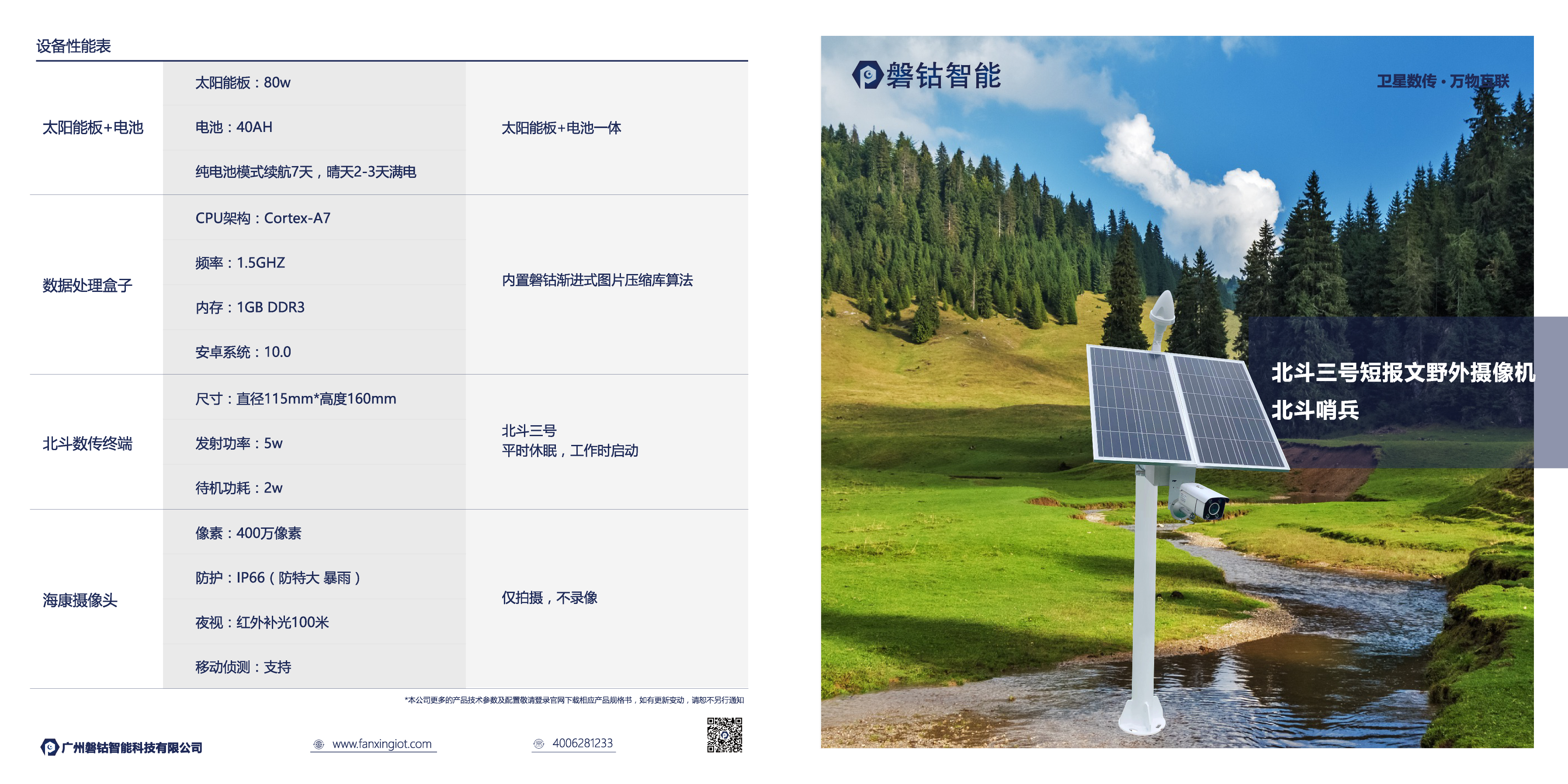

五、产品参数


名称

数量


参数

备注

太阳能板+电池

1

太阳能板:80w,电池:40AH

纯电池模式续航7天,晴天2-3天满电

太阳能板+电池一体

数据处理盒子

1

CPU架构:Cortex-A7,频率:1.5GHZ

内存:1GB DDR3,安卓系统:10.0

安卓系统,内置磐钴图片压缩库

北斗数传终端

1

尺寸:直径115mm*高度160mm

l发射功率:5w 待机功耗:2w

北斗三号

平时休眠,工作时启动

海康摄像头

1

像素:400万像素

防护:IP66(防特大 暴雨)

夜视:红外补光100米

移动侦测:支持

仅拍摄,不录像

配件

N

螺丝,抱箍,扎带等








Data download
资料下载
北斗三号数传终端终端PD19规格书.pdf
734.5KB
北斗三号短报文指挥型用户机(北斗指挥机)PD23规格书.pdf
309.8KB
北斗野外应急呼叫柱规格书.pdf
998.5KB
天通野外摄像机(天通哨兵)PS02规格书.pdf
1.4MB
天通紧急呼叫柱PS03规格书.pdf
793KB
图像边缘计算终端 PE10规格书.pdf
989.5KB
新一代普适型GNSS高精度接收机 PG08规格书.pdf
905KB
基于北斗RDSS短报文卫星地下水监测系统规格书.pdf
708.3KB
水文水利自动监测水资源系统基于北斗RDSS物联网规格书.pdf
709.3KB
基于北斗RDSS短报文卫星的物联网自动气象远程数据采集系统规格书.pdf
2.9MB
基于北斗RDSS短报文和全网通4G的应急广播系统规格书.pdf
1.1MB
气象站安装说明指南.pdf
1.7MB

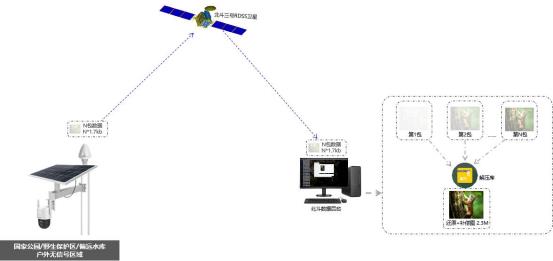

FlowChart
